? ? ? ?轉子軸在機電工業的生產使用中需求量不斷增長，其使用安全性的要求也相應提高。轉子軸需要承受原動機傳來的轉矩和發電機出口突然短路的巨大電磁轉矩。為防止因內部缺陷帶來人身安全和財產安全等問題，本研究制定了一套檢測轉子軸心缺陷的方案，保障其正常運轉以及設備運行安全。
? ? ? ?工件的外觀較為復雜，如圖1-1所示，它兩端是長短、直徑都不一樣的柱狀，中間部位還有一個環狀的凹槽，這就給我們的檢測工作帶來了一定的難度，超聲波打到凹槽邊緣和相對側端面的時候會形成固定回波信號，所以我們使用AutoCAD高級導入功能將工件CAD模型導入Phascan設備中，結合軟件工具模擬聲束場來幫助我們分析固定回波信號，其次探頭的選擇我們也是依據了工件外形，使用探頭+AOD曲面楔塊的組合，讓探頭能和工件表面完好貼合達到更好的檢測效果。
一、待檢工件相關情況

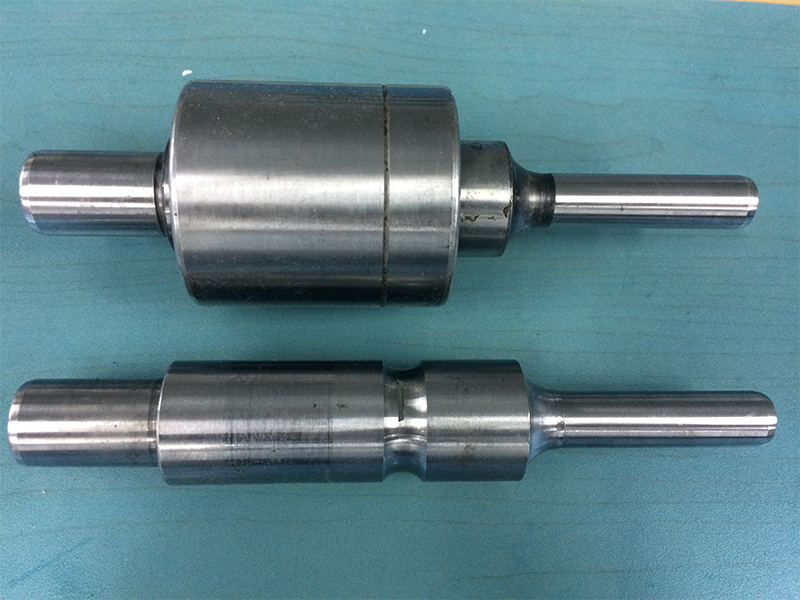

圖1-1 轉子軸心試樣照片

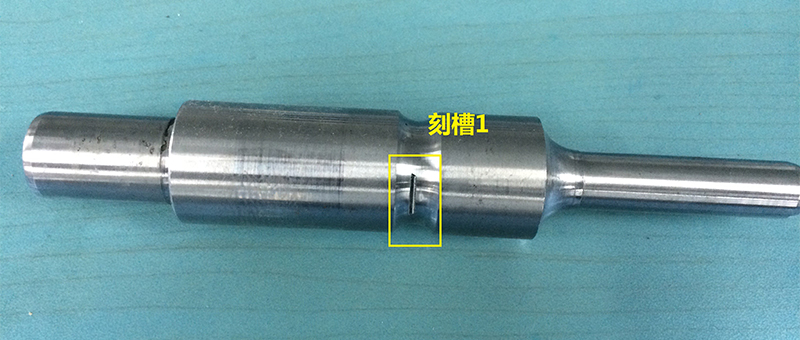

圖1-2 轉子軸心人工刻槽1（1mm）

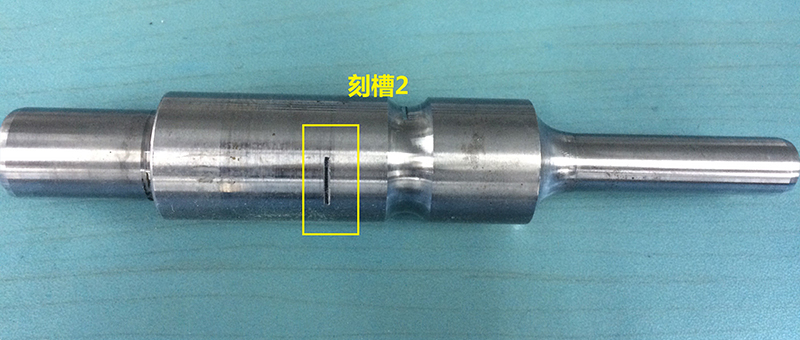

圖1-3 轉子軸心試樣人工刻槽2（1mm）
二、儀器、探頭及楔塊選擇
1. 儀器：多浦樂PHASCAN 相控陣檢測儀（多浦樂所有型號的相控陣設備均可滿足此檢測需求）
2. 探頭：多浦樂7.5S16-0.5x10 cobra相控陣探頭。
? ? 楔塊：（1）SD10-N60S（AOD21.34°）
? ? ? ? ? ? ? （2）SD10-N60S（AOD26.67°）
三、檢測方式
? ? ?? 擬采用多浦樂7.5S16-0.5x10 cobra相控陣探頭匹配AOD21.34°和AOD26.67°楔塊 從直徑Φ18mm端和Φ25mm端對軸進行周向的超聲相控陣檢測。
1. Φ18mm端檢測：

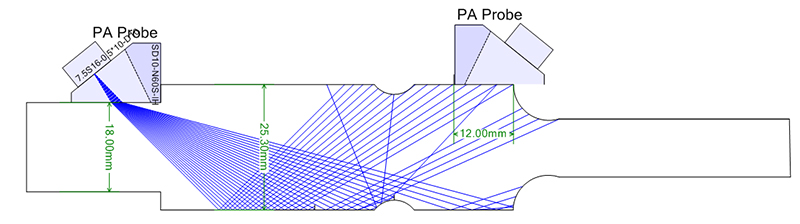

圖2-1 Φ18mm端探頭擺放位置示意圖
2. Φ25mm端檢測：

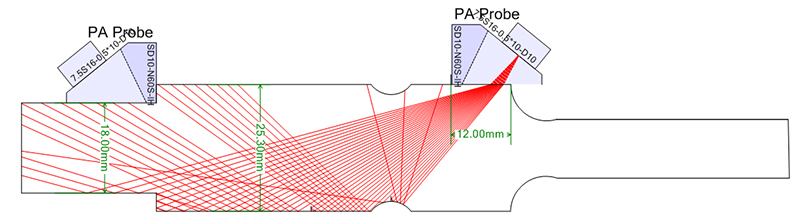

圖2-2 Φ25mm端探頭擺放位置示意圖
四、檢測方式

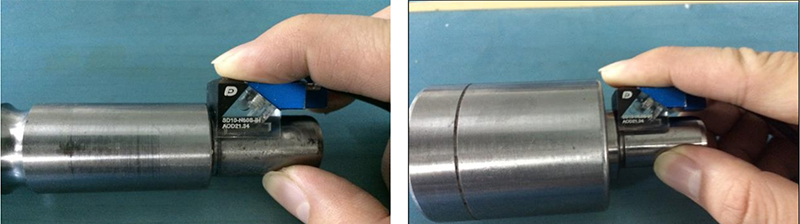

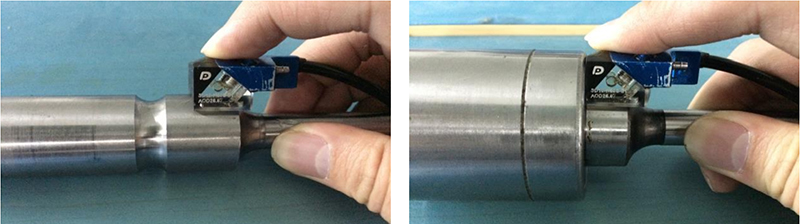

1、Φ18mm端探頭實際擺放示意圖：
2、Φ25mm端探頭實際擺放示意圖：

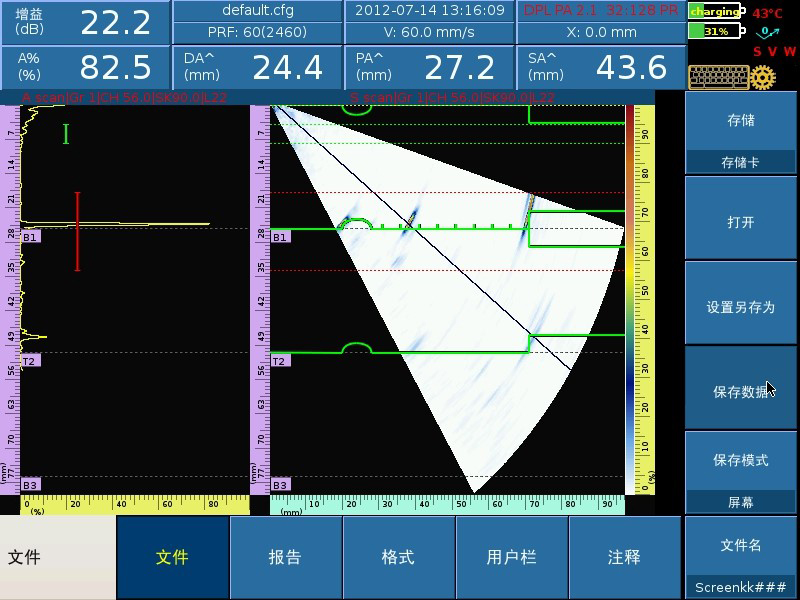

3、Φ18mm端刻槽1檢測結果：
4、Φ18mm端刻槽2檢測結果：

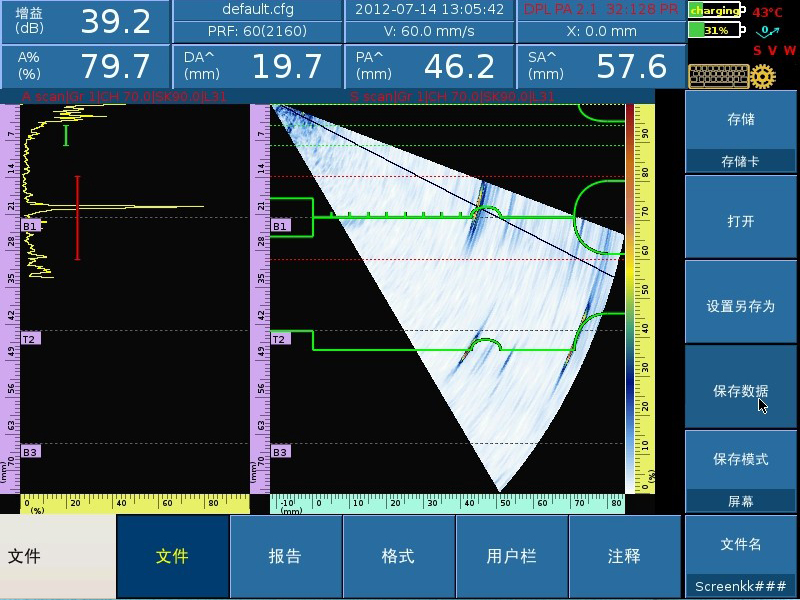

5、Φ25mm端刻槽1檢測結果：
6、Φ25mm端刻槽2檢測結果：
? ? ? ?從實驗結果中可以知道，對于結構較為復雜，固定回波較多的工件檢測，相控陣檢測能達到高效快捷的效果，我們可以充分利用設備的AutoCAD高級導入功能來協助我們對工件缺陷進行判斷分析。
