本文介紹超聲相控陣檢測技術的焊縫通用工藝規程的部分，介紹現場檢測要求和原則；對缺陷的評估以及相控陣檢測報告提出了相關要求。該規程在制定焊縫超聲相控陣檢測工藝和超聲相控陣檢測技術實施提供實踐指導意義。

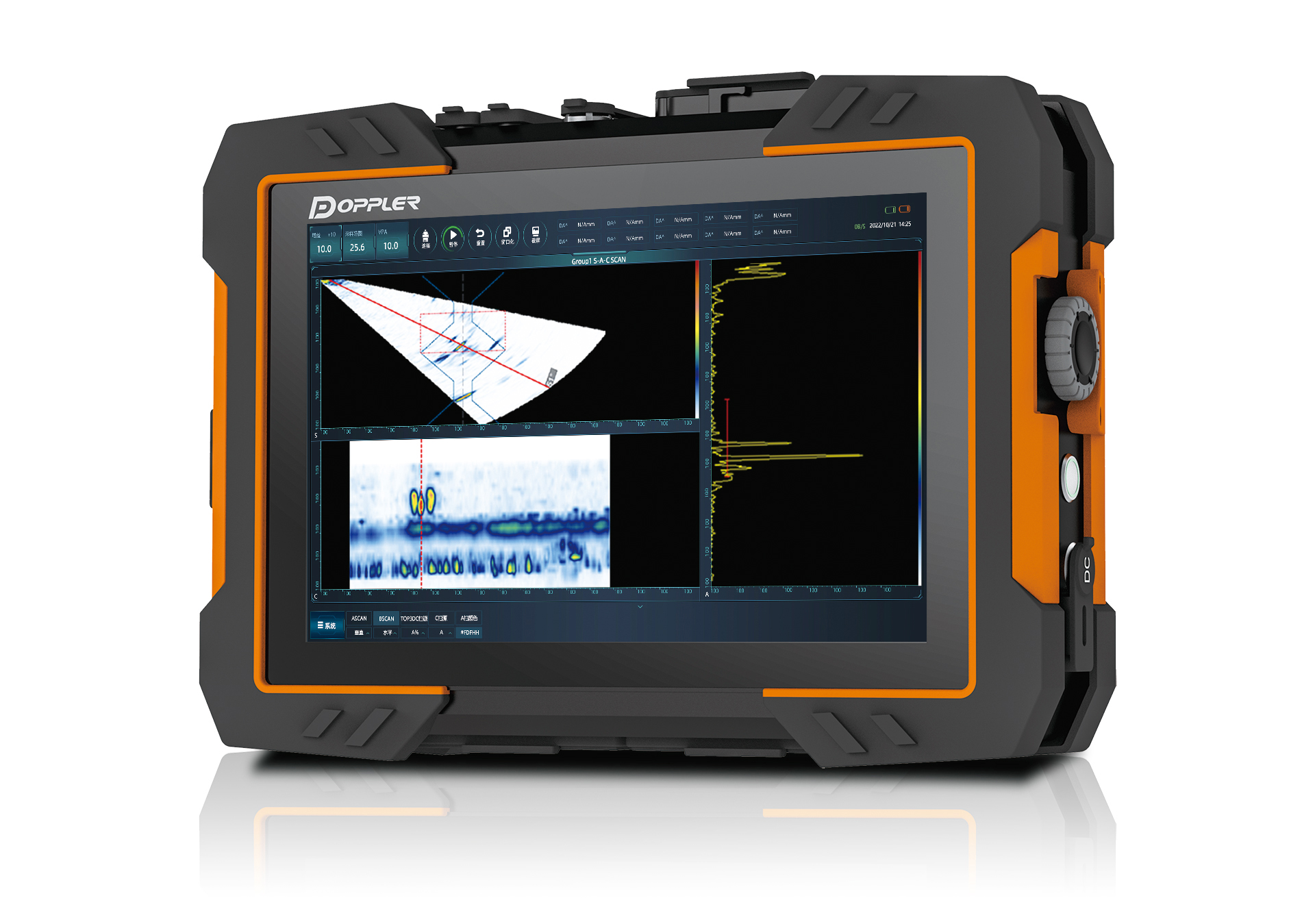

圖1 多浦樂便攜式全聚焦相控陣檢測儀NovaScan V2
一、檢測準備
1、鍋爐、壓力容器及壓力管道制造、安裝和在用超聲檢測中，檢測時機及抽檢率的選擇等應按法規、產品標準及有關技術文件的要求和原則進行。
2、檢測區域?qū)挾葹楹缚p本身加上焊縫熔合線兩側各 5mm或?qū)崪y熱影響區寬度（取大者）。
3、焊縫的表面質量應經外觀檢測合格。所有影響超聲檢測的銹蝕、飛濺和污物等都應予以清除，其表面粗糙度Ra應小于等于6.3μm。表面的不規則狀態不得影響檢測結果的正確性和完整性，否則應做適當?shù)奶幚怼卟槁暿ㄟ^的母材區域，應采用直探頭檢測，對可能影響檢測結果的反射體應進行標注。
4、不滿足上述要求的情況必須在檢測報告上記錄。
二、掃查程序
焊接接頭的相控陣掃查程序應當根據掃查示意圖制定。掃查示意圖能清楚地反映出相控陣掃查程序能否全部覆蓋檢測范圍，掃查示意圖能標出探頭的基準位置、選擇合適的聲束角度范圍。焊縫應當盡可能的從兩側都進行檢測。如果懷疑可能會有橫裂紋，則應當應用補充的檢測工藝，使聲束平行或者基本上平行焊縫中心線。

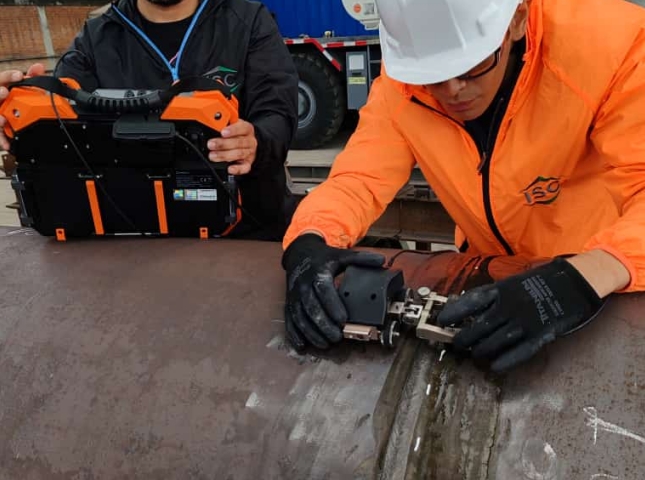

圖2 檢測焊縫現場
三、常規掃描
常規掃描是從焊縫表面?zhèn)冗M(jìn)行。不同的掃查技術應用于不同型式的焊接接頭。需要手工移動探頭的地方，可以用鋸齒掃描來代替。
1、薄壁對接焊縫

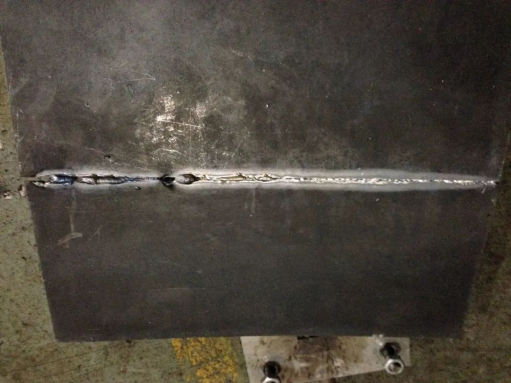

圖3 薄板對接焊縫
對接焊縫應當從焊縫兩側進行檢測，在允許的情況下，應在焊縫表面檢測。對于薄壁的部分，如果探頭的參數能滿足整個檢測截面，單獨的探頭基準距對于線性掃描也是可行的。
2、厚壁對接焊縫

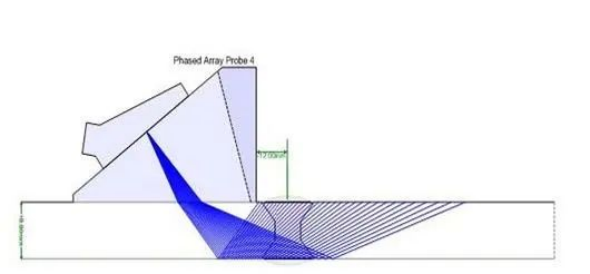

圖4 厚板對接焊縫
對接焊縫應當從焊縫兩側進行檢測，在允許的情況下，應在焊縫表面檢測。對于厚壁的部分，線性掃描，為了保證檢測截面100%掃查，則需在焊縫雙面進行檢測，或采用多個探頭基準距和多個聚焦法則。
3、角部焊縫

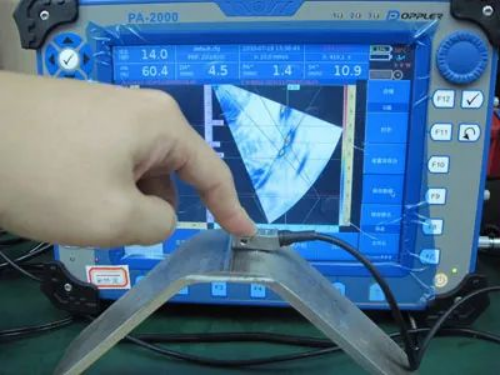

圖5 角部焊縫
角部焊縫的處理應當結合斜聲束和直聲束。首選的斜聲束探頭位置應當在焊縫表面。對于雙V型焊縫，在允許的情況下，斜聲束檢測應當從兩面進行。在多數情況下，直聲束檢查過的表面不需要斜聲束做進一步檢查。
