復合材料具備高強度、輕量化等性能特點，在航空航天、汽車制造等領域得到廣泛應用。與此同時，復合材料產品安全性受到大眾關注，對質量檢測的重視程度也越來越高，進一步促進了無損檢測技術在復材檢測方面的創新發展。在下文案例中，采用了多浦樂NovaScan V1 設備和輪式探頭對某型復合材料板進行質量檢測。
待檢工件
圖1復合材料板
如圖1所示，左邊為2mm厚的薄復合板，在圓孔周邊的近表面、中間層、下底面分別加工了φ3mm、φ4mm的人工缺陷；右邊為厚6mm的鉆孔對比塊，在鉆孔周邊均預埋有分層缺陷。

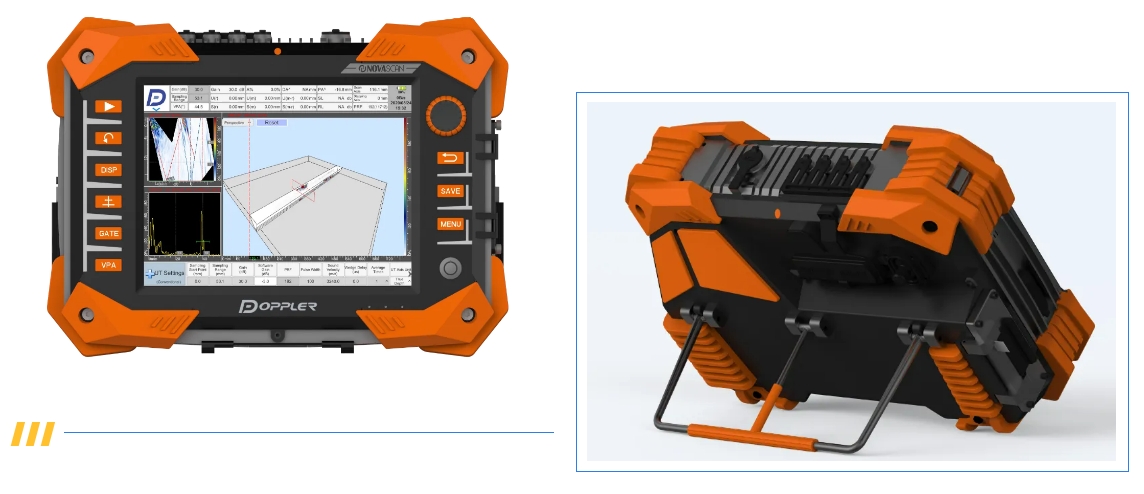

圖2 多浦樂 NovaScan V1 便攜式全聚焦相控陣超聲檢測儀
多浦樂便攜式全聚焦相控陣超聲檢測設備NovaScan V1，是一款功能齊全的相控陣檢測工具，具備相控陣、獨立兩通道TOFD檢測與3D全聚焦技術，成像清晰細膩。

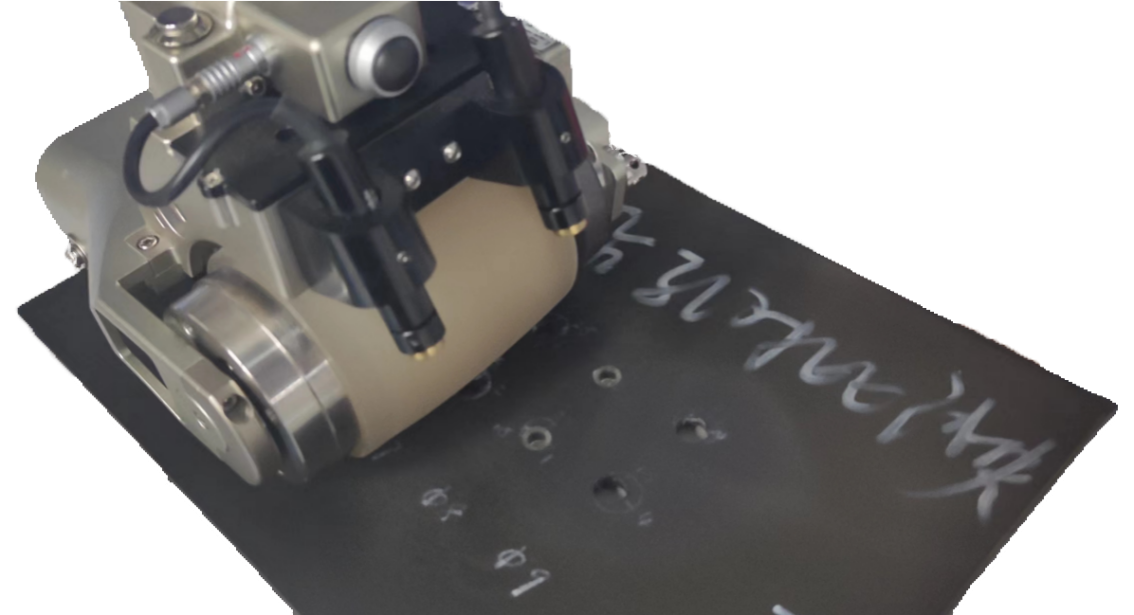

圖3 多浦樂輪式相控陣探頭
如圖3所示，檢測時使用多浦樂中高頻自聚焦輪式探頭對復合材料工件進行線性掃查。
檢測效果
1、鉆孔對比塊

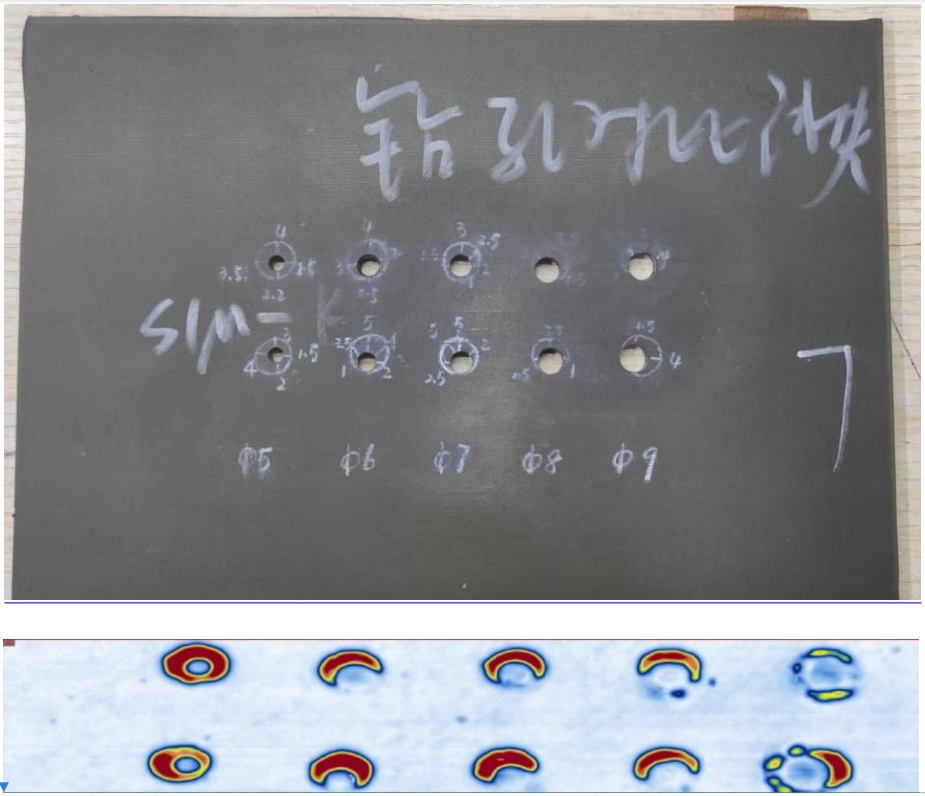

鉆孔對比塊工件圖及檢測結果圖
2、薄復合板樣件
薄復材板工件圖及上端檢測結果圖

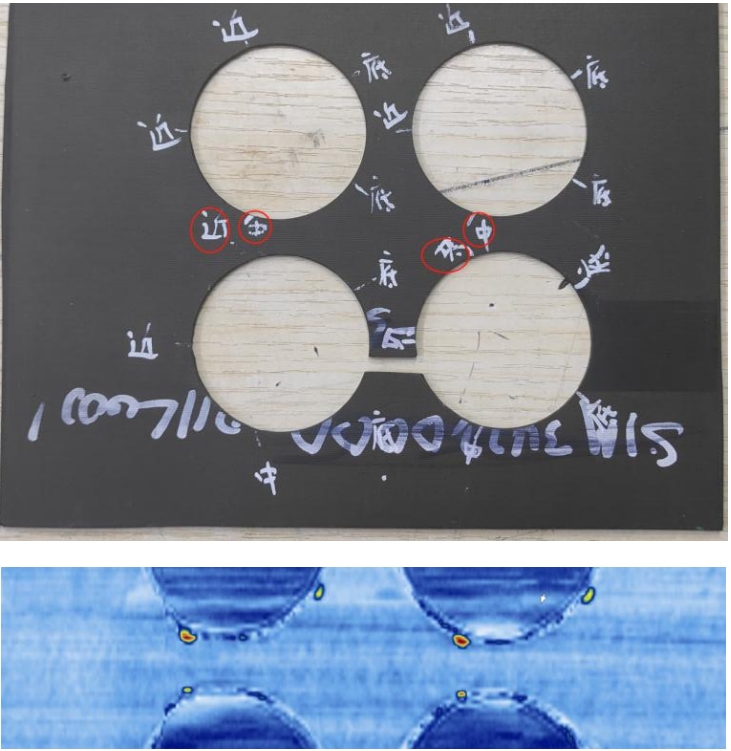

薄復材板工件圖及中段檢測結果圖

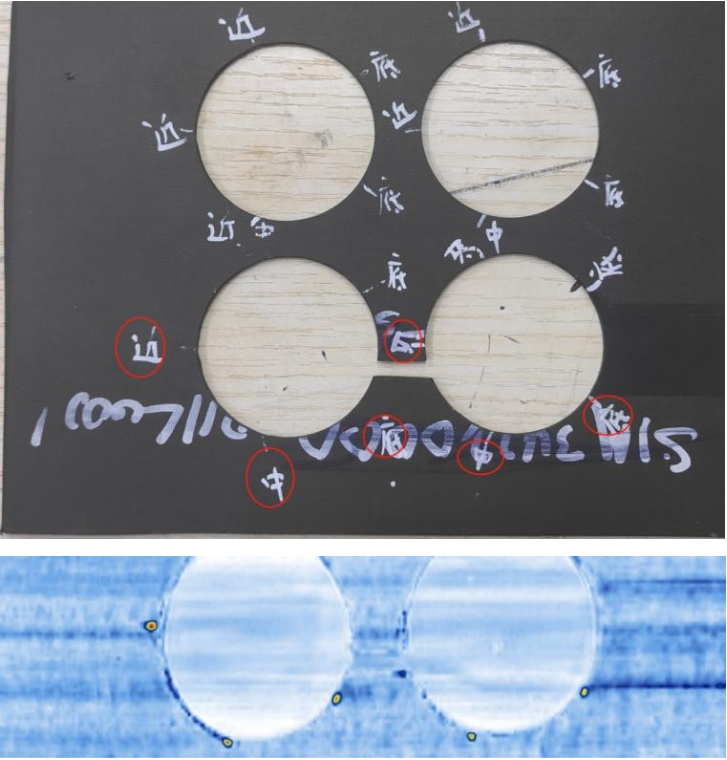

薄復材板工件圖及下段檢測結果圖
結? 論
案例中使用中高頻自聚焦輪式探頭配合多浦樂NovaScan V1 設備檢測復合材料薄板，檢測效果良好，能夠清晰發現圓孔周邊的分層缺陷，成像直觀。其中輪式探頭操作簡單，檢測快捷，是板材手動檢測的的最佳選擇。
