鎳基合金具有優良的耐腐蝕、耐熱疲勞、耐高溫沖擊的性能，廣泛應用于石化行業各類高溫高壓設備及傳輸管線等結構中。在本案例中，考慮到對鎳基合金工件進行超聲檢測時信號衰減嚴重，信噪比低，因此，選用低頻探頭對工件進行檢測。

待測工件

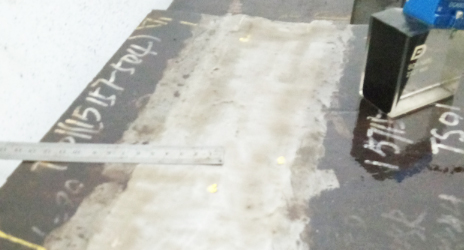

圖1 待測工件正面實物圖

待測工件母板為普通鋼，焊縫區域材料為鎳合金，板厚為80mm，如圖1所示。工件表面光滑平整，需檢測焊縫是否存在缺陷。

實驗結果

根據工件焊縫的實際情況，定制了一個全覆蓋焊縫的檢測工藝，分別從三個位置對焊縫區進行檢測，避免出現漏檢。探頭的放置位置和方向如下圖2所示；實際檢測時，探頭對應工件位置如下圖3所示。

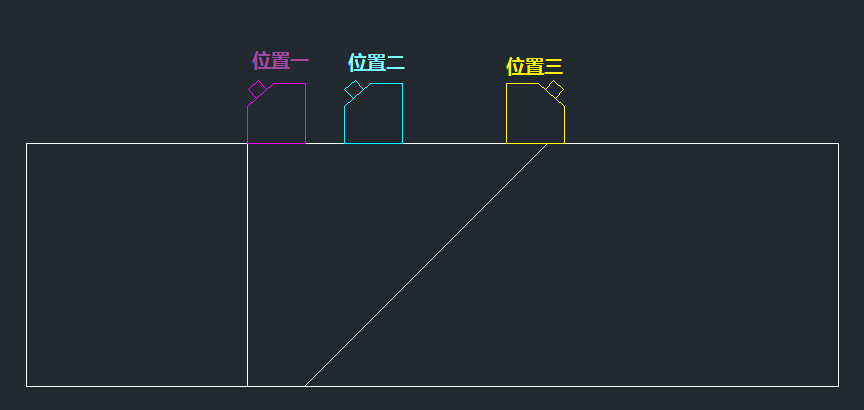

圖2 探頭擺放位置模擬

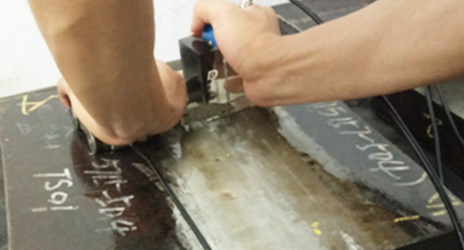

圖3 檢測時探頭和工件位置

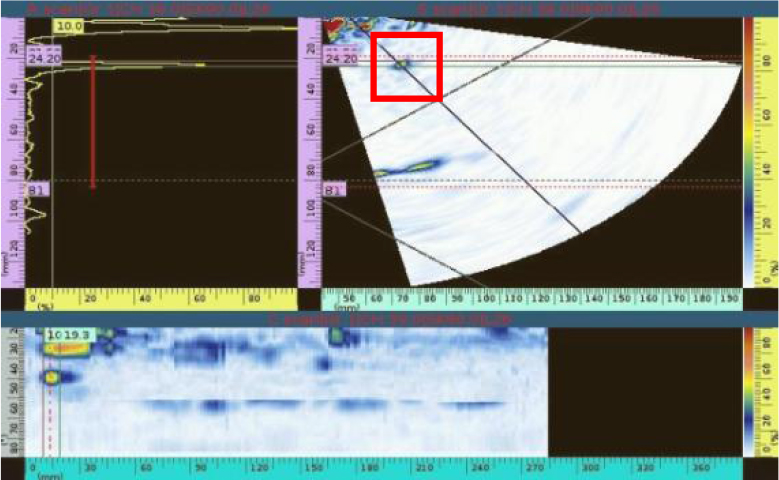

圖4 位置一檢測結果

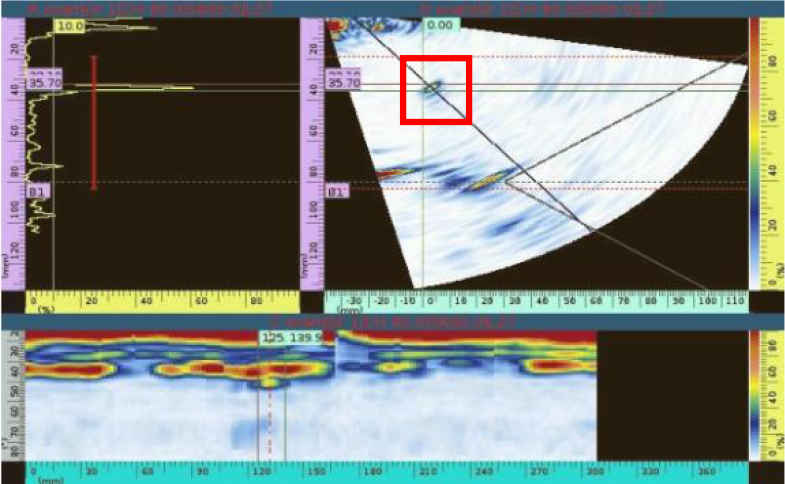

圖5 位置二檢測結果

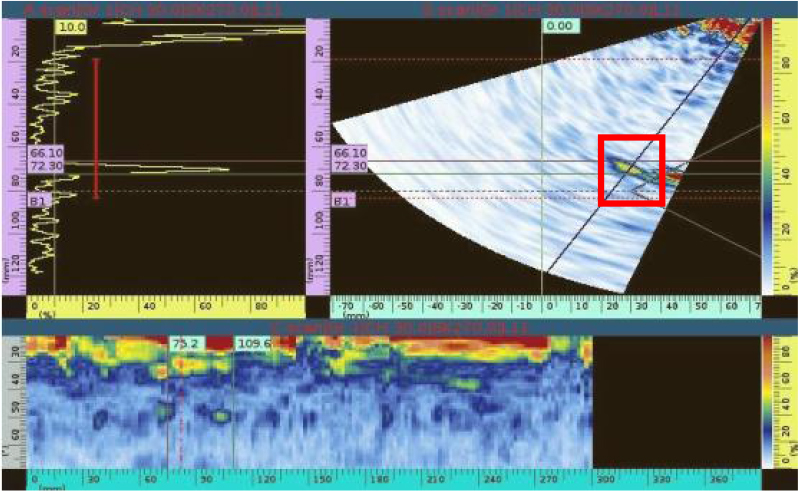

圖6 位置三檢測結果-缺陷1

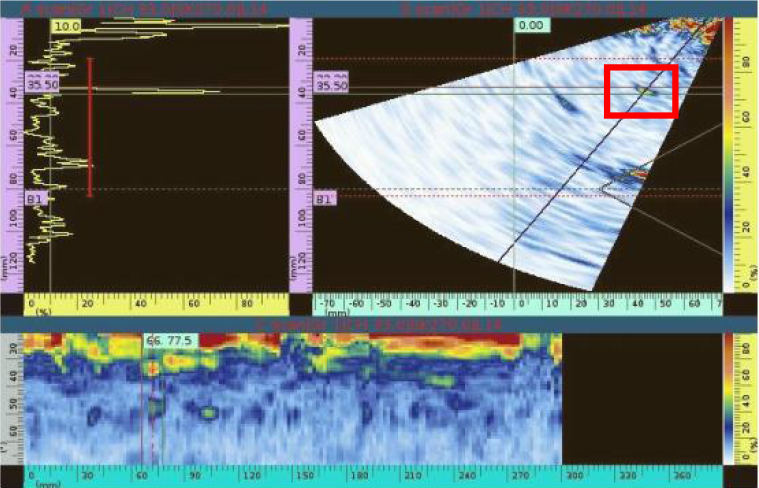

圖7 位置三檢測結果-缺陷2

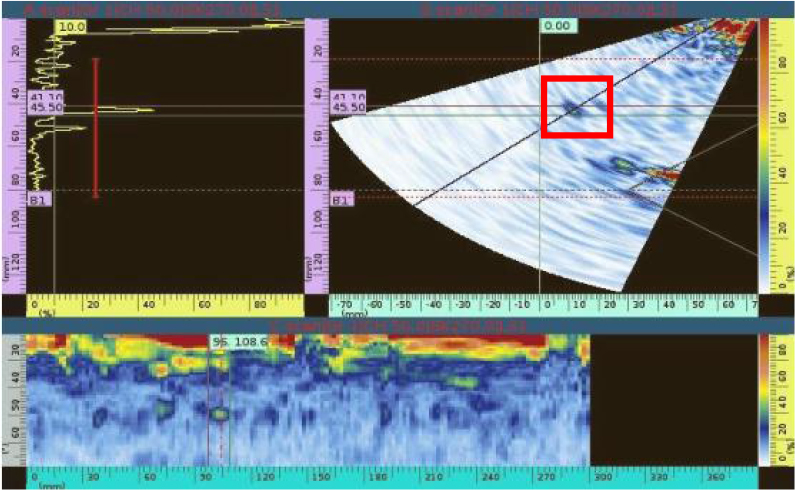

圖8 位置三檢測結果-缺陷3

結? 論

從本案例結果可知，使用低頻相控陣技術檢測鋼鎳基合金焊縫，檢測效果良好，可以依據S掃視圖和C掃視圖快速分辨缺陷信號，有效提高數據分析效率。多浦樂技術團隊，可根據您的具體需求打造最佳檢測方案，歡迎來電咨詢。
