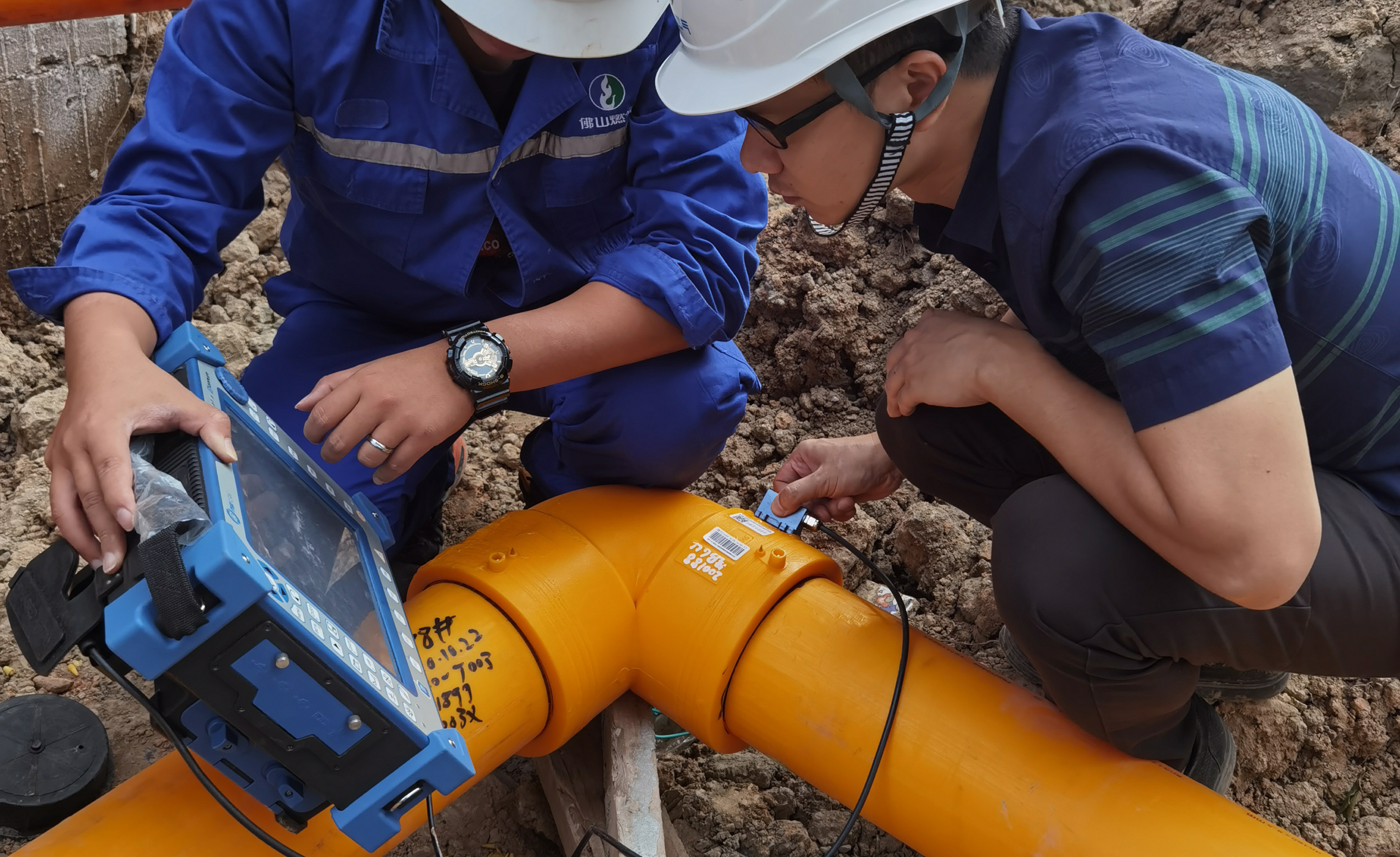

圖1 PE管檢測現場
PE管具有耐腐蝕、密封性好和韌性好等特點，在管道輸送及修復領域得到廣泛應用。PE管的質量直接關系到管道的運行壽命，因此對PE管進行定期檢測也是十分必要的。在本案例中，考慮到PE管衰減大的特性，選擇使用低頻探頭對工件進行線性掃查，該檢測方法方便快捷，能滿足高效檢測的需求。
一、待測工件
▋1號PE試塊：底部及內部存在連續密集大氣孔。

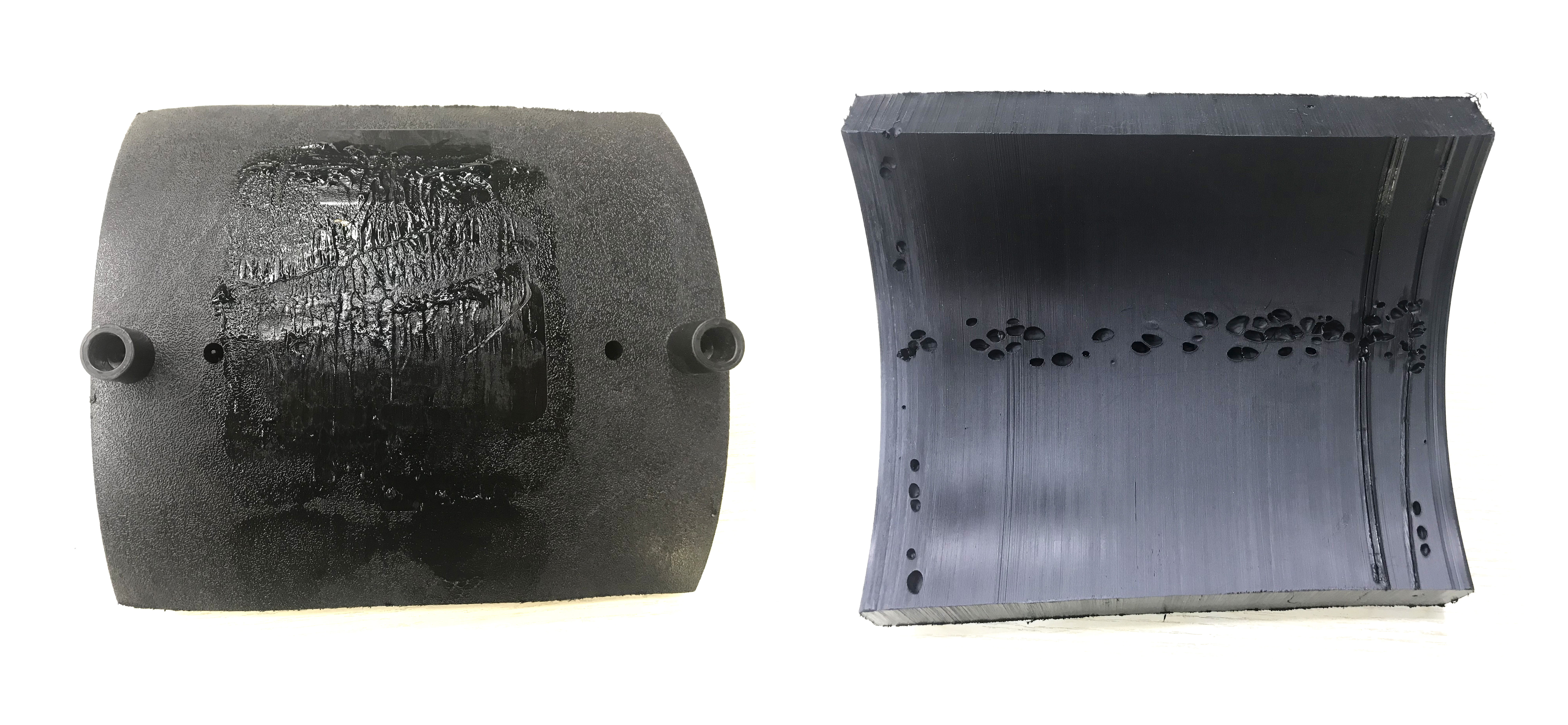

圖2 1號試塊
▋2號PE試塊：外徑約330mm，壁厚34mm，外觀無明顯缺陷。

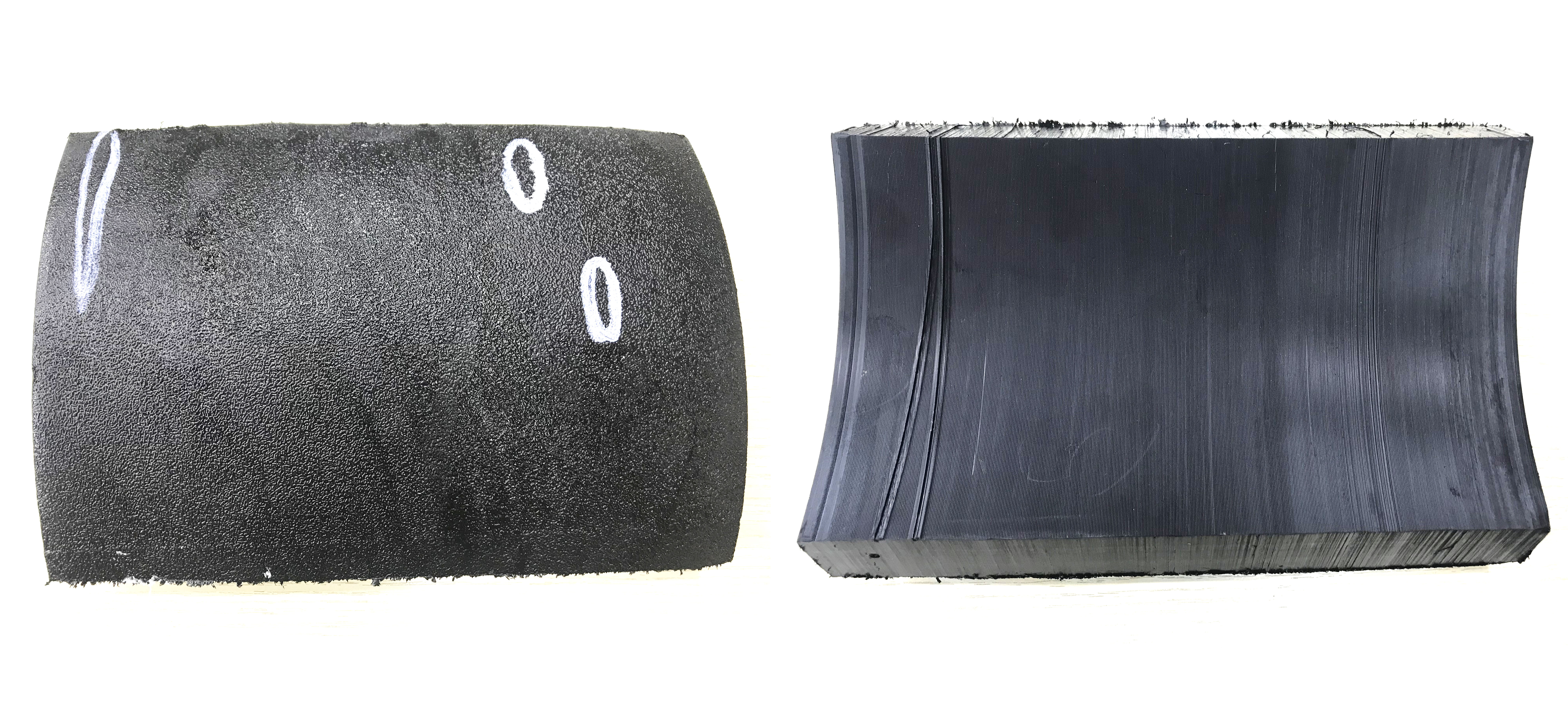

圖3 2號試塊
▋使用低頻線陣列相控陣探頭配探頭保護膜使用直接接觸法在工件外表面沿周向?qū)Υ龣z工件進行線性掃查，如下圖所示。
圖4 檢測示意圖
二、檢測結果
▋ 1號試塊結果圖

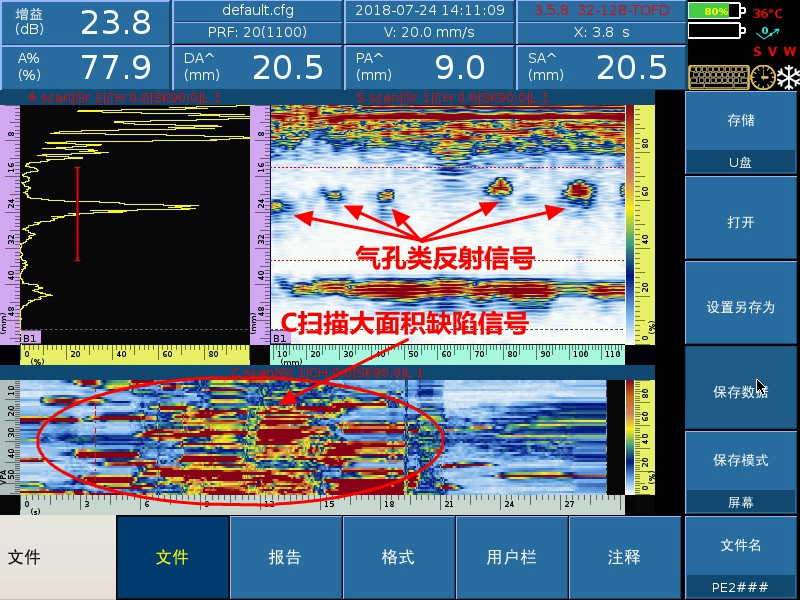

圖5 1號試塊結果圖

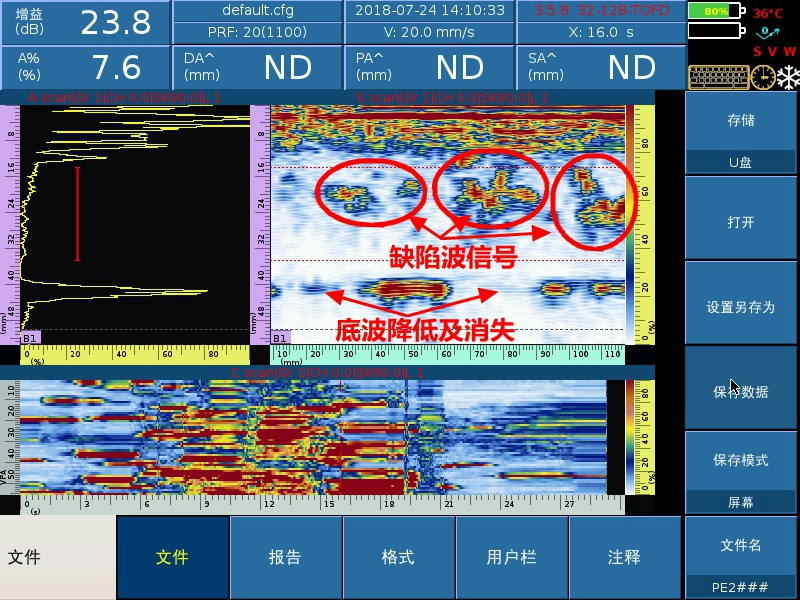

圖6 1號試塊結果圖
▋ 2號試塊結果圖

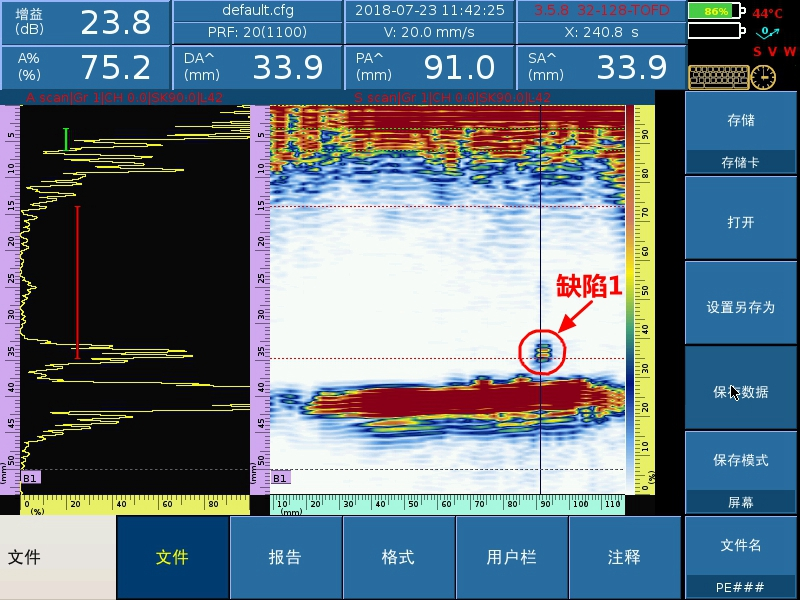

圖7 2號試塊結果圖
圖8 2號試塊結果圖
▋ 2號試塊C掃數據

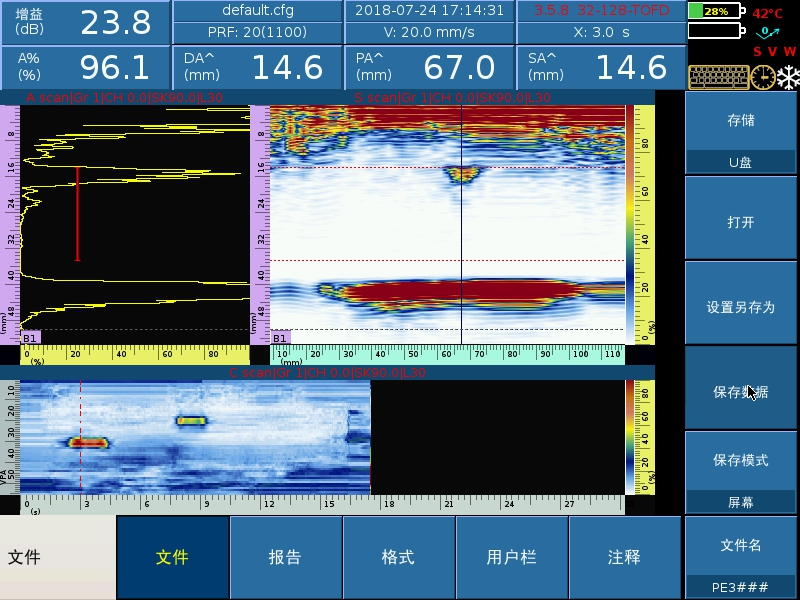

圖9 2號試塊C掃數據
三、小 結
使用PHASCAN相控陣檢測儀配合相控陣線陣探頭檢測PE管，檢測效果明顯，檢測效率高，除此之外，連接掃查器還可以保存檢測數據，方便離線分析數據， PHASCAN設備不失為檢測PE管的一個好選擇。
