超聲波相控陣技術的操作步驟，如何執行操作
發布日期：2018-12-06
閱讀量：4452
分享：

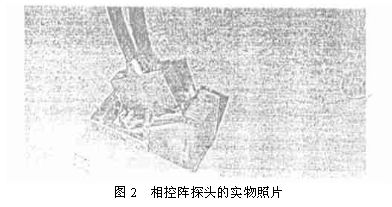

? ? 1、探頭盤上裝有兩個相控陣探頭,分別置于焊縫的兩側,如圖1所示;相控陣探頭的實物照片如圖2所示。照片中看到的螺栓可以方便拆裝以更換選件,在相控陣探頭的楔塊中裝有耐磨的金屬針,用以減緩楔塊的磨損。
? ? 2、使用液壓裝置將相控陣探頭壓合在管道的表面上以提高耦合質量。耦合劑是水,由水泵供給,在寒冷的條件下耦合劑使用水—甲醇以防凍結。
? ? 3、每個相控陣探頭上裝有64個線狀晶片構成線陣。整個焊縫在用相控陣探頭掃查時被分割成許多小的區域,每個區域的深度為1～3mm,分別覆蓋焊縫的根部、熱影響區、焊肉區和余高區。
? ? 4、焊縫檢測時,同時從兩側掃查,并覆蓋需要檢測的所有區域。可以使用脈沖回波法或串列掃查法檢測每個焊縫區域。
? ? 5、在每個通道內設置有兩個閘門,一個對應于回波高度,另一個對應于傳播時間。與ASTME1961的規定相符合,陣列產生的聲束聚焦為2mm的寬度覆蓋每個分區。
