相控陣自聚焦探頭的優勢及典型應用
發布日期：2022-10-11
閱讀量：6677
分享：
相控陣探頭因具有良好的聚焦效果、可以產生多角度聲束等優勢被廣泛應用在各大工業領域。然而一般的相控陣探頭只能在探頭長度方向聚焦，寬度方向的聲場不能進行聚焦設置，如圖1所示。而自聚焦探頭借助復合材料晶片良好的柔韌度，在寬度方向也做了物理聚焦，其聲場焦點大大減小，檢測精度明顯提升。
自聚焦探頭

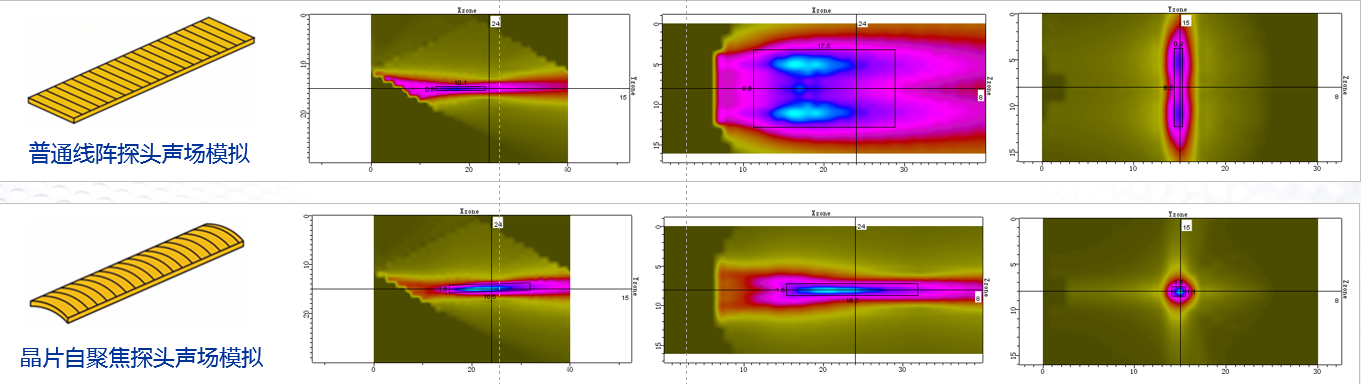

圖1 自聚焦探頭聲場模擬圖

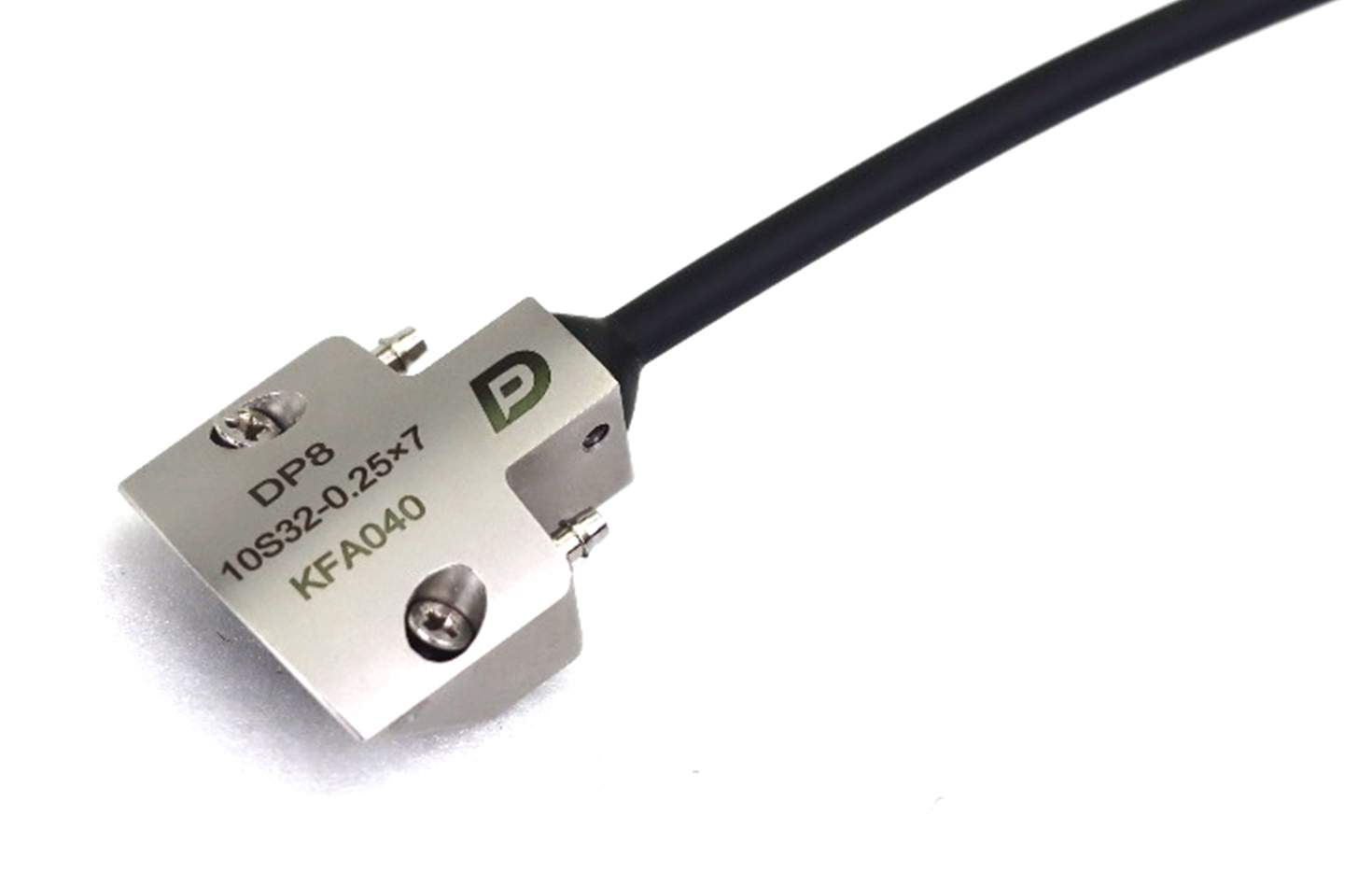

圖2 自聚焦探頭實物圖
待測小徑管
自聚焦探頭的一個典型應用是小徑管的檢測。由于小徑管表面曲率較大，聲束更易發散，因此選用自聚焦探頭才能得到良好的檢測效果。除此之外，定制曲率合適的楔塊，可以達到理想的耦合效果；結合鏈?zhǔn)綊卟槠骺梢苑奖憧旖莸赝瓿蓪π焦芎缚p的檢測。
如圖3、4所示工件為Φ60mm的小徑管，在焊縫內部有一根部未焊透缺陷。

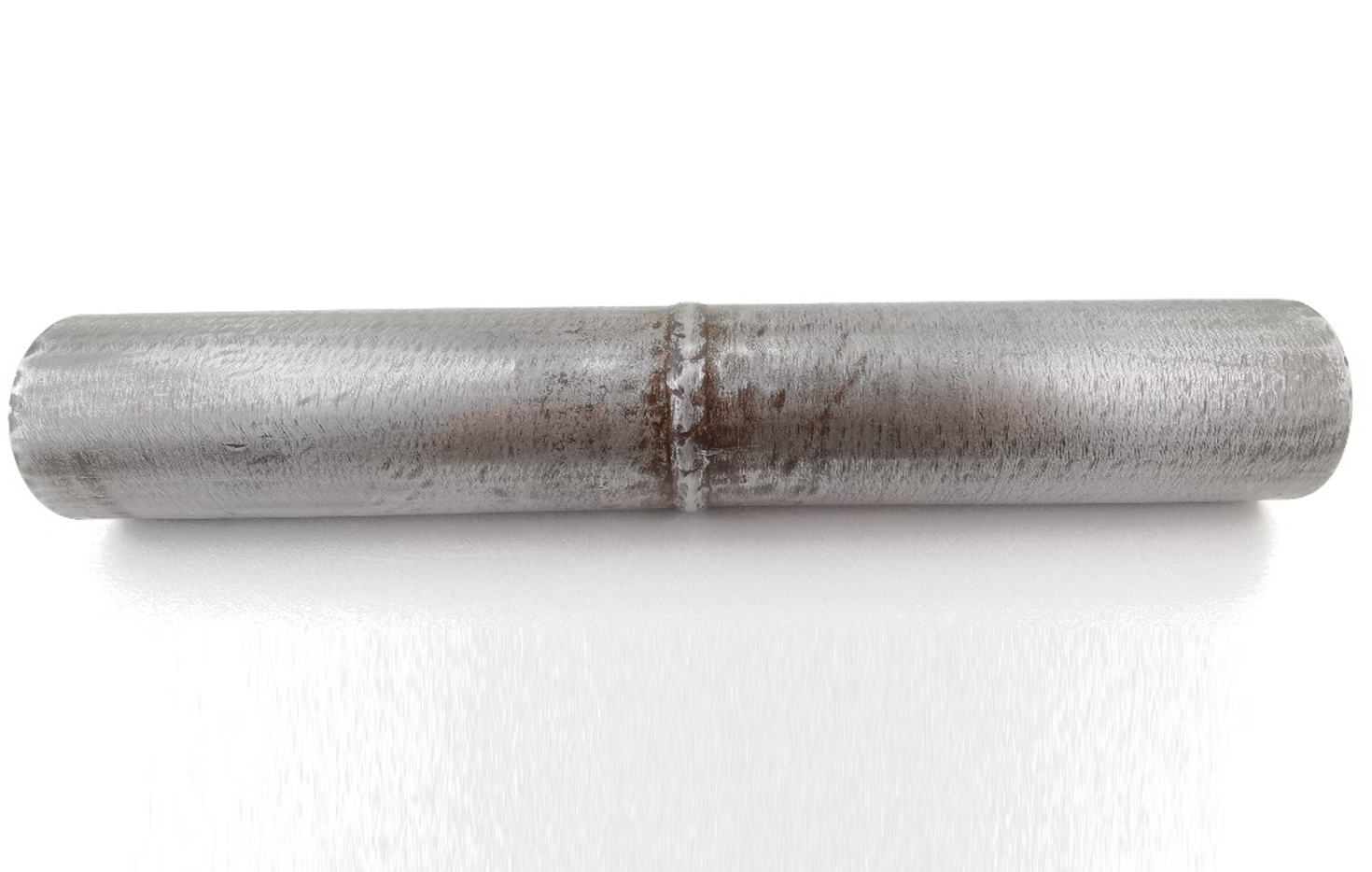

圖3 待檢小徑管

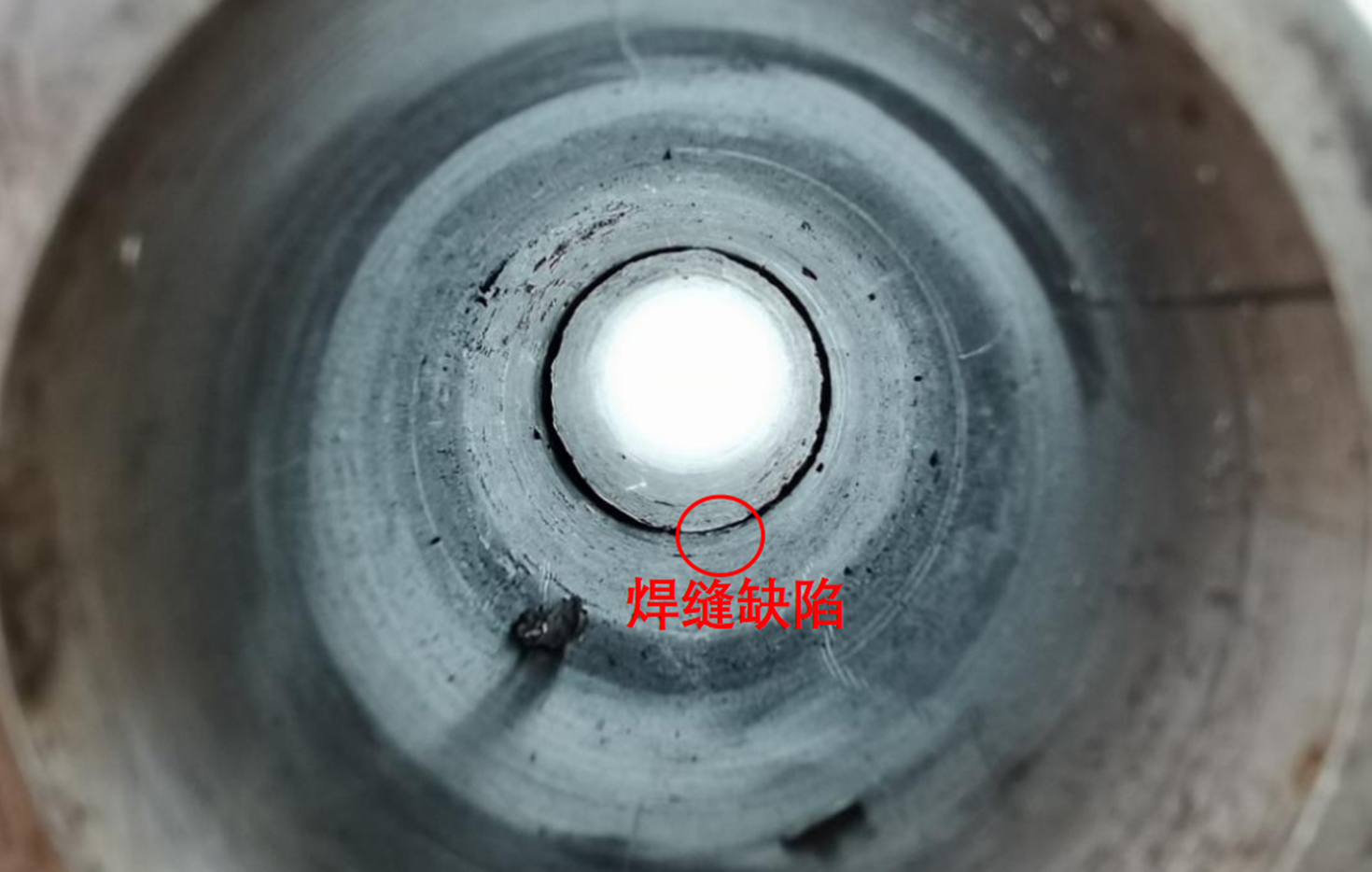

圖4 小徑管內部焊縫缺陷
檢測效果
采用多浦樂相控陣自聚焦探頭、曲率合適的楔塊及鏈?zhǔn)綊卟槠鲗υ撔焦苓M(jìn)行檢測，結果如圖6所示，缺陷圖像清晰，信噪比高，檢測效果良好。

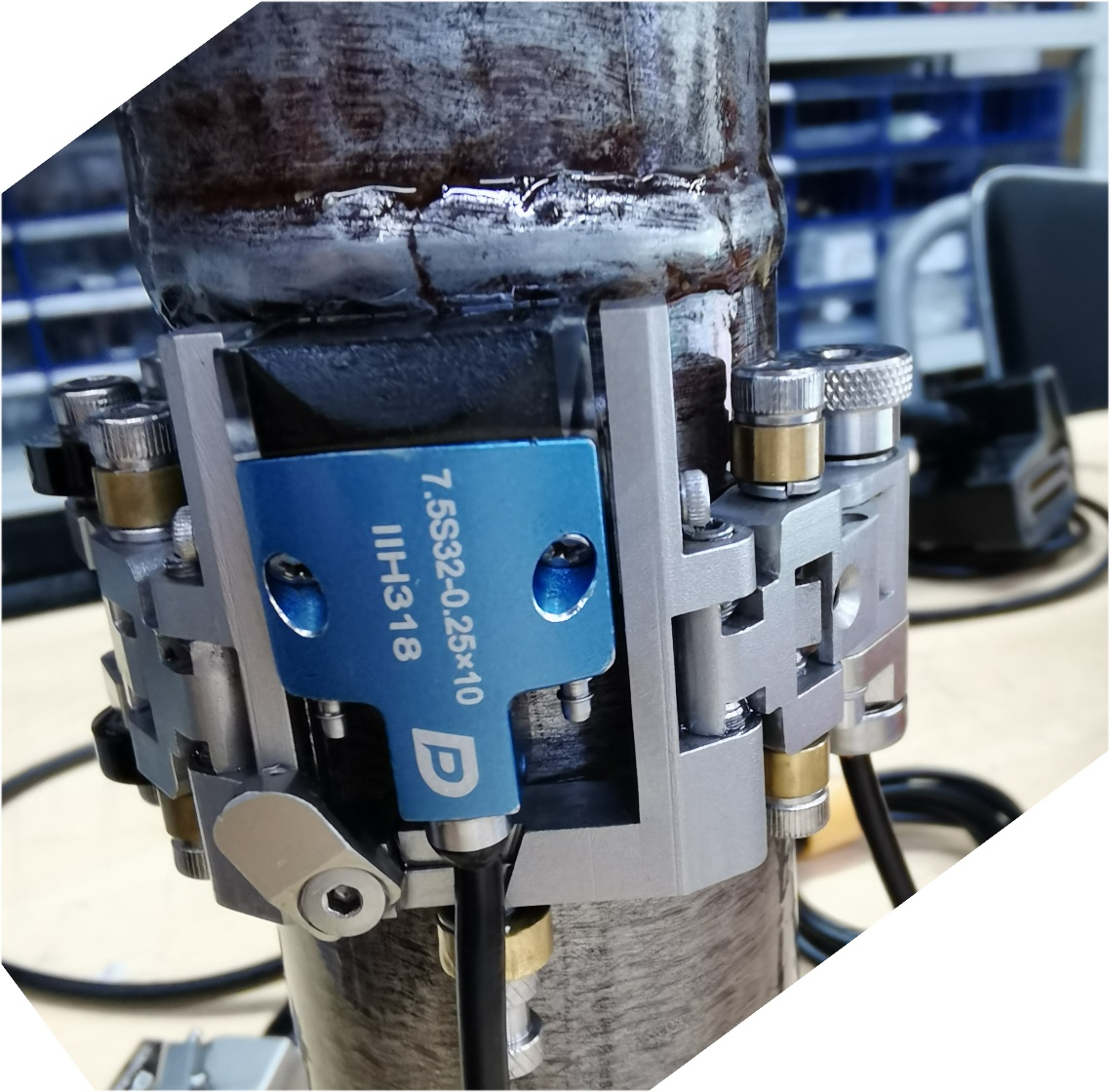

圖5 檢測示意圖
圖6 檢測結果
